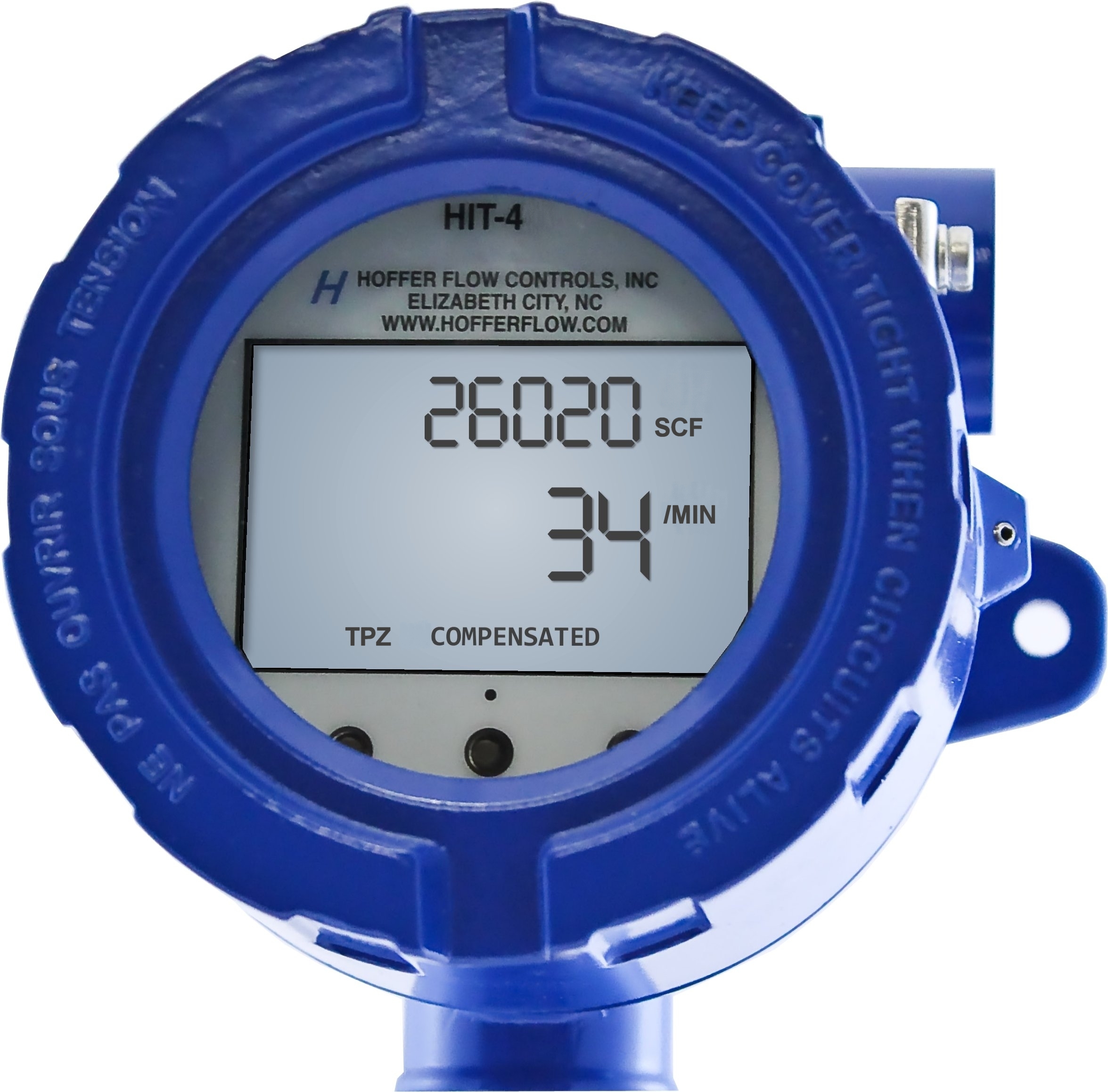

Индикатор скорости и двойной сумматор HIT 4Uс Modbus и регистрацией данных

Расходомеры

HIT-4U представляет собой индикатор расхода и суммарного расхода энергии от батареи или шлейфа, с регистратором данных и Modbus Communications Protocol. HIT-4U настраивается с клавиатуры передней панели прибора или через Modbus-связь.

ОТЛИЧИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ:

  • LCD Дисплей отражающий общее количество (Общий Итог) и скорость (уровень);
  • Общее регулирование с передней панели магнитным указателем через приложение;
  • Линеаризация до 20 точек для коррекции нелинейности расходомера;
  • Аналоговый выход 4-20 мА, пропорциональный расходу воздуха;
  • Дополнительный масштабированный импульсный или необработанный импульсный выход, представляющий инкрементный общий объём;
  • Сигнал тревоги (Alarm Output) с двойным заданным значением, настраиваемым для Общего Итога и Скорости (уровня);
  • Магнитный переключатель для сброса Общего Итога;
  • Внутренний аккумулятор резервного копирования;
  • Конфигурация и значения Общего Итога хранятся в энергонезависимой памяти. Значения Общего Итога сохраняются при нажатии кнопки ►;
  • Регистрация данных: почасовой итог, суточный итог, журнал событий;
  • Протокол связи Modbus через RS485;
  • Часы реального времени.

Применение

ХАРАКТЕРИСТИКИ:

Дисплей: Жидкокристалический (LCD), обновляется каждую 1 секунду
Общий Итог: 8 цифр высотой 3/8 дюйма.  Сброс с помощью магнита, замыкания контактов, клавиатуры на передней панели или через Modbus-связь.
Единицы измерения Общего Итога: GAL (галлон), LIT (литр), FT3, ACF, ACFx1000, M3, BBL, KG, LB, NM3, SCF, SCFx1000
Общий Итог, температура, давление:  8 цифр высотой 3/8 дюйма. Отражаются на дисплее при нажатии кнопки ▲.
Скорость (уровень): 6 цифр высотой ½ дюйма
Единицы измерения скорости (уровня): /сек/мин/час/день
K-FACTOR:  Количество импульсов на единицу Общего Итога (например, импульсы/ACF) настраивается в диапазоне от 0,001 до 9,999,999.
Линеаризация:  2-20 пунктов
ДЕСЯТИЧНЫЕ ТОЧКИ: Позиция десятичной точки настраивается для 0, 0.0, 0.00 или 0.000 для скорости, общего итога и К-фактора.
Погрешность:  Общий Итог и Скорость (уровень): +/-0.01% от чтения, +/- 1 счёт (отсчёт)
МАГНИТНЫЙ ВХОДНОЙ СИГНАЛ:  Диапазон частот:  0,2 Гц до 5000 Гц
Уровень сигнала: от 30mVp-p до 30 Vp-p
Вход MCP  импульсный вход:

  • Оптоизолированный диапазон частот: от 0 Гц до 3000 Гц
  • Внутреннее напряжение 10 кОм до + DC
  • Уровень сигнала: от 0 до + DC
  • Низкий (логический 0): <1 В пост. Тока (VDC)
  • Мин. Ширина импульса: 0,1 мс

ВХОД ЗАКРЫТИЯ КОНТАКТА:

  • Диапазон частот: от 0 Гц до 5000 Гц
  • Внутреннее напряжение: от 220 кОм до +3,3 VDC

СБРОС:

  • Тип сигнала: Закрытие (замыкание)контактов
  • Минимальное время включения: 25 мс
  • Внутреннее напряжение: 35 ком до +3,3 VDC
  • Внешний магнит: активирует внутренний переключатель

АНАЛОГОВЫЙ ВЫХОД:

  • Тип: 4-20 мА следует за скоростью (уровнем)
  • Точность (погрешность): 0,02% Полная шкала при 20°C.
  • Температурный дрейф: 40 ppm/°C
  • Время обновления: 0,125 сек.

ТЕМПЕРАТУРНЫЙ ВХОД:

  • Тип:  *4-20 mA, 100Ω  RTD DIN385

ВХОД ДАВЛЕНИЯ:

  • Тип: * 4-20 мА * 4-20 входов, недоступных при питании от батареи или контура.

ИМПУЛЬСНЫЙ ВЫХОД:

  • Тип: 0-5 V TTL, открытый коллектор (30 В пост. Тока, 100 мА макс.)
  • Делитель: 0,01, 0,1, 1, 10, 100
  • Импульсная ширина: от 4 до 300 мс
  • Макс. Частота: 100 Гц

СИГНАЛ ТРЕВОГИ С ДВОЙНОЙ УСТАНОВКОЙ:

  • Тип: 0-5 V TTL, открытый коллектор (30 В пост. Тока, 100 мА)
  • Функция: Скорость (уровень) или Общий Итог

ПИТАНИЕ ОТ СЕТИ ПОСТОЯННОГО ТОКА / КОНТУРА:

  • Напряжение: от 8 до 30 В постоянного тока
  • Ток: <24 ма
  • Нагрузка на петлю: 8 В постоянного тока
  • Резервная копия питания: литиевая батарея C-size 3.6 V или аккумуляторная батарея для сертифицированной системы Ex D.
  • Защита: обратная полярность, перенапряжение
  • Питание от батареи: два (2) литиевых аккумулятора C-size 3.6 V
  • Срок службы батареи: 2 года обычно
  • Ex-система-аккумуляторная батарея (4xAA)
  • Срок службы батареи: 1 год обычно

СЕРИАЛЬНЫЙ ПОРТ RS485:

  • Протокол: Modbus RTU
  • Функция:  Регистрация данных, конфигурация, мониторинг процесса

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Температура: от -40°F (-40°C) до 176°F (80°C)
  • Влажность: 0-90% Без конденсации
  • Корпус: NEMA, алюминий (прибл. 5 "x5 "x5", 3 фунта).

    Регистрация данных

    Почасовая регистрация

    768

    Ежедневная регистрация

    378

    Регистрация событий

    345

    Доступ к журналам: с помощью Modbus-связи на
    передней панели можно просмотреть
    до 100 последних потоковых журналов.
