Газоанализаторы с инфракрасным сенсором Draeger PIR 7000

Обнаружения взрывоопасных газов

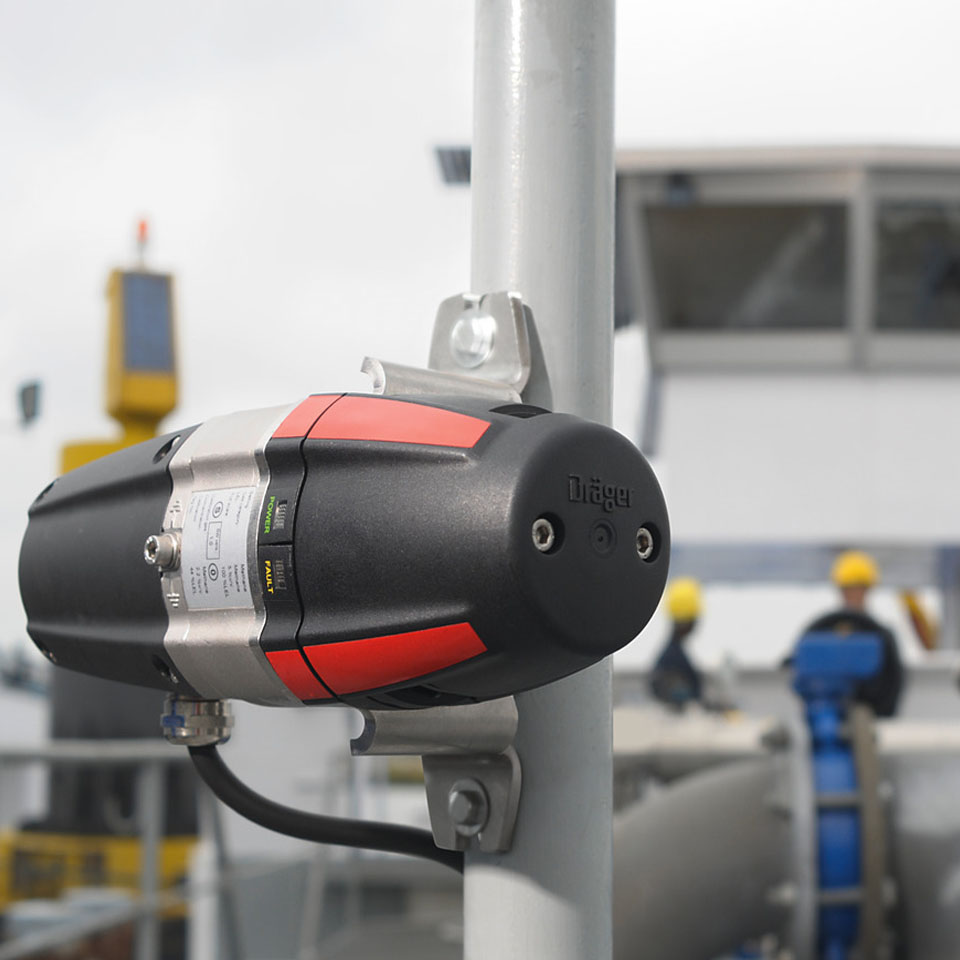

Draeger PIR 7000 - взрывозащищенный инфракрасный датчик с аттестацией SIL 2 для непрерывного контроля взрывоопасных газов и паров. С корпусом из нержавеющей стали 316 и нагреваемой оптикой с отсутствием дрейфа, он предназначен для самых суровых условий промышленной эксплуатации, в том числе, в открытом море.

Применение

Исключительная стабильность сигнала

Основанный на запатентованных новшествах, Draeger PIR 7000 объединяет максимально эффективную оптику и 4-лучевую технологию стабилизации сигнала. Оптическая система с двойной компенсацией отличается высокой стойкостью к воздействию пыли, грязи, тумана и других внешних факторов. Благодаря неизображающей оптике частичное блокирование луча не влияет на измерительный сигнал Draeger PIR 7000, обеспечивая устойчивость к ложным тревогам. Выпускаются две модели, работающие в различных диапазонах длин волн, что позволяет максимально расширить перечень обнаруживаемых веществ и обеспечить превосходную точность.

Максимальная надежность – Сертификат SIL 2

Головка Draeger PIR 7000 была разработана и изготовлена согласно стандартам SIL EN 61508 и EN 50402. Впервые также было аттестовано и программное обеспечение газоизмерительного прибора. Превосходные параметры, указанные в сертификате SIL 2, выданном Союзом работников технического надзора Германии (TÜV), подтверждают высокое качество и надежность Draeger PIR 7000: доля измерительной головки в полном бюджете SIL 2 составляет только 2 %, предоставляя значительную свободу в выборе контроллера и других компонентов системы. Draeger PIR 7000 не только удовлетворяет требованиям SIL 2, но и существенно их превышает.

Характерные особенности

• Две версии (тип 334 и тип 340) с разными диапазонами длин волн для различных углеводородов, измеряемых с разной чувствительностью
• Нефокусирующая оптика с двойной компенсацией(4-лучевая технология)
• Конфигурируемая библиотека газов: метан и пропан (а также этилен для типа 334) как стандарт, плюс до 10 дополнительных веществ
• Регулируемый измерительный диапазон в % НПВ, об. % и ppm
• Самое быстрое время отклика - менее 1 секунды
• Аналоговый 4 - 20 мА и цифровой HART® выходной сигнал (включая многоабонентский режим HART)
• Предупреждение о загрязнении оптики для профилактического технического обслуживания
• Широкие возможности настройки специальных сигналов (согласно NAMUR NE 43)
• Минимальное напряжение питания 13 В=
• Диапазон рабочих температур -40 °C ... +77 °C
• Неограниченное использование во влажных атмосферах
• Герметично закрытый корпус из нержавеющей стали 316
• Длительные интервалы между циклами технического обслуживания благодаря минимальному долговременному дрейфу

Режим быстрого отклика

Чем быстрее измеряется концентрация газа, тем быстрее могут быть приняты меры, обеспечивающие безопасность объекта. Для этого можно задать быстрый режим отклика головки Draeger PIR 7000. В этом режиме индикация любой измеренной концентрации газа осуществляется в пределах одной секунды. В сочетании с низкими порогами тревог газоизмерительная головка позволяет значительно сократить время реагирования в случае возникновения аварийной ситуации.

Широкие возможности настройки

Оптимальные заводские настройки Draeger PIR 7000 основаны на многлетнем опыте. Кроме того, пользователь имеет широкие возможности настраивать параметры прибора с учетом специфики требований конкретного приложения. Возможность увеличения или уменьшения диапазона измерения, регулируемые значения НПВ, а также конфигурируемые специальные сигналы (неисправности, предупреждения о загрязнении оптики и технического обслуживания) обеспечивают максимальную гибкость. В стандартном исполнении Draeger PIR 7000 поставляется с внутренней библиотекой газов, включающей метан, пропан и этилен. Конфигурируемая библиотека позволяет загрузить дополнительно максимально до десяти веществ.
